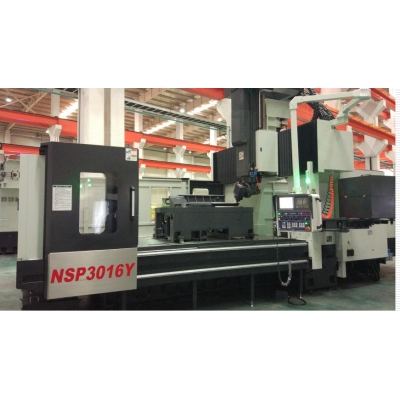

台湾亚崴龙门加工中心SP-3016价格实惠
|
高性能龙门型加工中心机
秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 SP 系列龙门型加工中心机，凭藉着大马力、高刚性结构，结合高品质、自动化等周边配备与完整的系列规格尺寸，提供您高效能、高生产力的加工对策；广为全球知名汽车工业、精密模具工业、航太工业与能源工业等加工大厂所采用

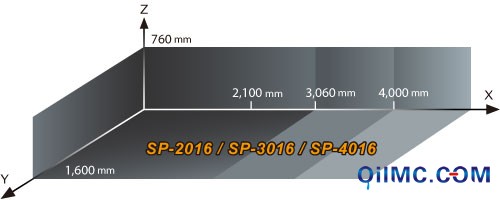

SP 产品地图 ( 三轴行程 )
凭藉先进的研发技术与严格的装配检验流程，将 SP 超高性能龙门型加工中心机的刚性、加工效率与精度发挥到极致
模组化的主轴设计，提供不同的切削特性，符合多样化的加工需求X、Y 轴采用超高刚性滚柱型线性滑轨，兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色，刚性与控制性大幅提升Z 轴采用高刚性硬轨设计，经热处理后再精密研磨，适合重切削。 ( 选配直结式高速主轴，Z 轴可选择滚柱型线性滑轨设计 )
高刚性结构门桥与底座采用一体成型的铸件结构设计，接触面皆经过精密手工铲花程序，确保组装精度、结构
强度及均衡负载工作台采用双层加强肋中空抑震结构，提升加工的稳定度所有结构件皆透过 FEM 有限元素分析，具有设计化、结构轻量化等优点，确保整机结构刚性
主轴端面精密铲花
优异的品质源自于精湛的铲花工艺，所有接触面皆经过精密手工铲花程序
精度回馈系统
采用半闭回路设计，螺杆尾端直接与连结，精确反应螺杆转动位置，确保良好的定位精度

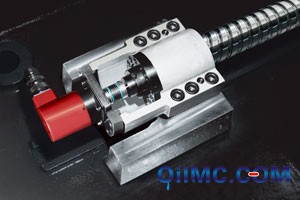

轴向进给跳脱机构
三轴螺杆皆配置机械式扭力限制器，有效减少因过负载或撞机对机器造成的损害

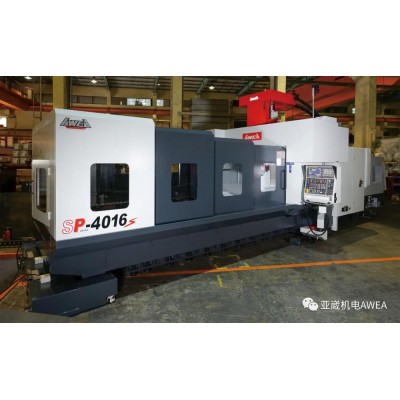

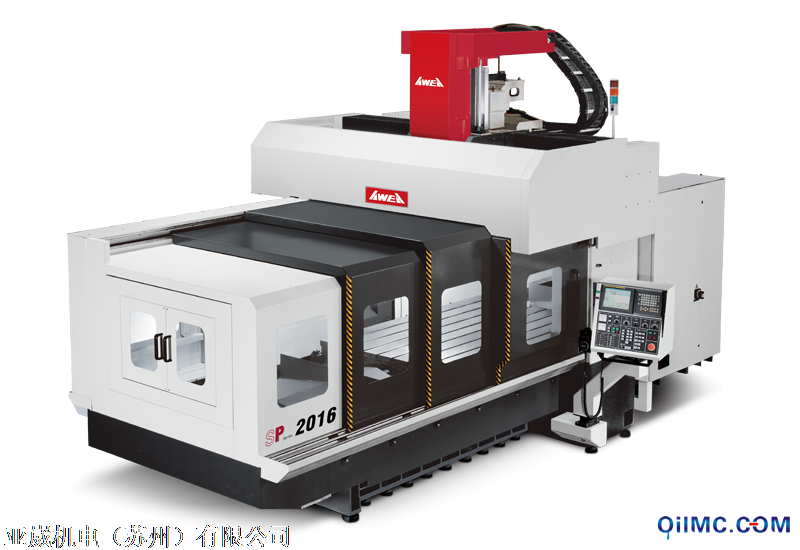

| 列印此頁面 | SP-2016 | SP-3016 | SP-4016 |
|---|---|---|---|
| 重要諸元 | |||
| X 軸行程 | 2,100 mm | 3,060 mm | 4,000 mm |
| Y 軸行程 | 1,600 mm | ||
| Z 軸行程 | 760 mm | ||
| 主軸鼻端至工作台面距離 | 240 ~ 1,000 mm | ||
| 雙柱間距離 | 1,700 mm | ||
| 工作台 | |||
| 工作台尺寸 ( X 方向 ) | 2,310 mm | 3,260 mm | 4,200 mm |
| 工作台尺寸 ( Y 方向 ) | 1,500 mm | ||
| 工作台載重量 | 8,000 kg | 10,000 kg | 12,000 kg |
| 主軸 | |||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | ||
| 主軸轉速 | 6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 ) | ||
| 主軸內孔規格 | BT50 ( ISO50 ) / DIN69871-A ( 選配 ) | ||
| 主軸進給 | |||
| 快速進給速率 X 軸 | 20,000 mm / min. | 20,000 mm / min. | 15,000 mm / min. |
| 快速進給速率 Y 軸 | 20,000 mm / min. | ||
| 快速進給速率 Z 軸 | 15,000 mm / min. | ||
| 切削進給速率 |
1 ~ 10,000
mm / min.
|
||
| 刀庫 | |||
| 刀庫容量 | 32 支刀 ( 60 / 90 / 120 選配 ) | ||
| 刀具直徑 / 鄰刀空 | ? 127 / 215 mm | ||
| 刀具長度 | 350 mm | ||
| 刀具重量 | 20 kg | ||
| 精度 | |||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全長 | ||
| 定位精度 ( VDI 3441 ) | P ≤ 0.020 mm / 全長 | P ≤ 0.025 mm / 全長 | P ≤ 0.030 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | ||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.015 mm | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm |
| 一般規格 | |||
| 電力需求 | 220 ± 10 % | ||
| 氣壓壓力需求 ( *少 ) | 5 ~ 8 ( 5 ) kg / cm2 | ||
| 油壓箱容量 ( 油壓泵 ) | 120 liter ( 10 HP ) | ||
| 潤滑油箱容量 | 6 liter | ||
| 切削液容量 ( 切削液泵 ) | 450 liter ( 1.5 HP ) | ||
| 機器淨重 | 23,000 kg | 27,500 kg | 30,000 kg |
本公司保留因技術需求，隨時更改內容及文字之權利。
