台湾亚崴五面龙门加工中心LP-6025
|

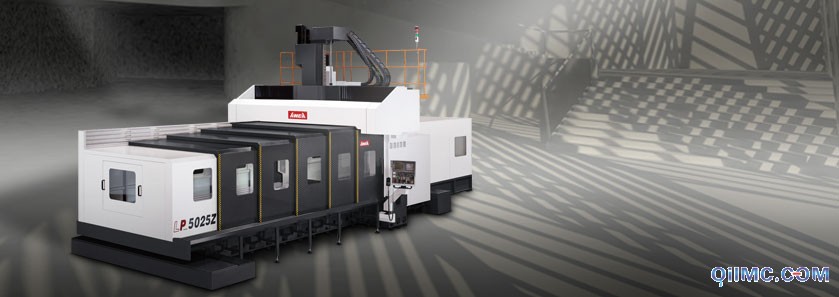

台湾亚威LP-4025五面龙门加工中心，秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 LP 系列龍門型加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用
LP 系列另可選配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求

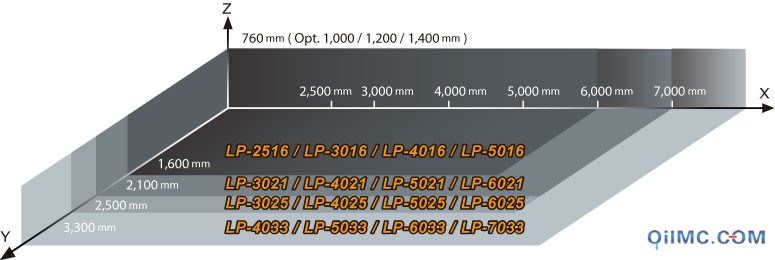

LP 產品地圖 ( 三軸行程 )
系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能
台湾亚威LP-4025五面龙门加工中心，模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求X、Y 軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升Z 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削。 ( 選配直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )

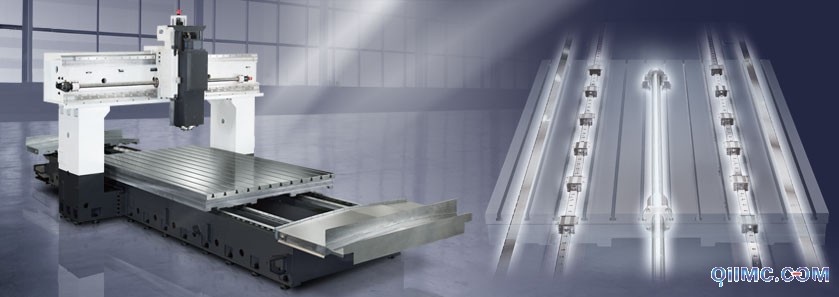

高剛性結構一體式底座採用複合四滑軌設計，底座尺寸依行程長度比例加大，消除工作台懸垂問題，確保支撐剛性大跨距對稱式中心驅動設計，X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷之軸向進給能力，避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生配置螺桿減震機構，降低長尺寸螺桿懸垂迴轉之震動

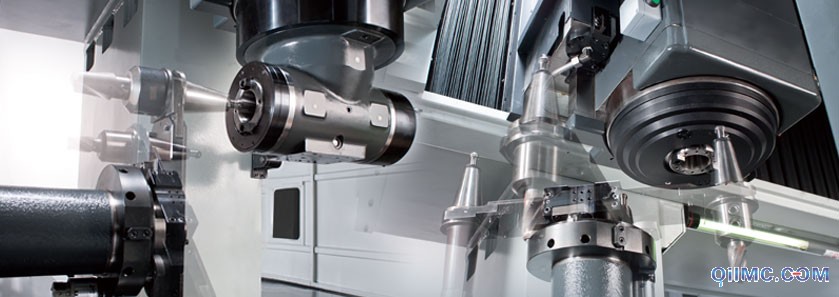

高弹性五面加工功能 全自动交换立/卧式头库、刀库
LP 系列可结合自动化交换头库与立卧换刀系统，提供高效率、多功能之五面加工能力
自动化交换头库配置头盖与卧式附加头二组独立储仓，移动采用线性滑轨设计，提供快速附加头交换能力；
各储仓均配置独立活动门，仅于换头时开启，防止切屑污染头库，有效延长机构使用年限
立卧换刀系统，所有换刀动作及换刀点皆有检知器及时序扫描，确保换刀之稳定性及可靠度
标准 32T 换刀系统，另可选配 60T / 90T / 120T 刀库

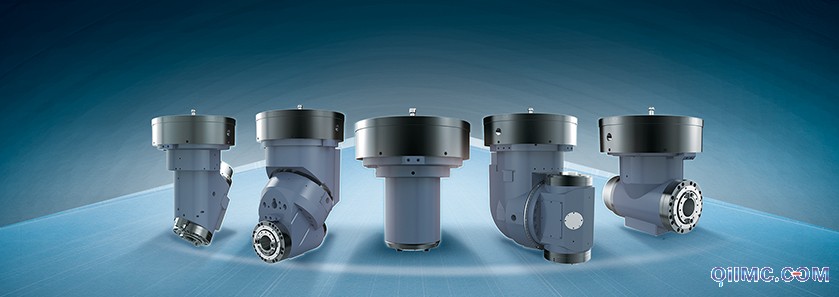

多功能附加头设计
全系列附加头皆自行研发与组装，可区分为 35 度头、 90 度头、延长头以及万向头
附加头与头盖之结合面皆以手工精密铲花，采用日制两片式曲齿离合器精密定位
选择自动附加头，附加头的抓取方式皆采可程式控制
手动 90° 分度
转速 : 2,000 rpm
输出功率 : 22 kW ( 30 HP )
手动 90° 分度
转速 : 2,000 rpm
输出功率 : 22 kW ( 30 HP )
无分度
转速 : 3,000 rpm
输出功率 : 22 kW ( 30 HP )
Cs 手动 90 度分度 ( A 轴手动 )
转速 : 2,000 rpm
输出功率 : 22 kW ( 30 HP )
Top
Cs 轴自动 5 分度
转速 : 2,000 rpm
输出功率 : 22 kW ( 30 HP )
Cs 轴自动 5 分度
转速 : 2,000 rpm
输出功率 : 22 kW ( 30 HP )
无分度
转速 : 3,000 rpm
输出功率 : 22 kW ( 30 HP )
Cs 轴自动 5 分度 ( A 轴手动 )
转速 : 2,000 rpm
输出功率 : 22 kW ( 30 HP )
| 列印此页面 | LP-3025YF | LP-4025YF | LP-5025YF | LP-6025YF |
|---|---|---|---|---|
| 重要诸元 | ||||
| X 轴行程 | 3,000 mm | 4,000 mm | 5,000 mm | 6,000 mm |
| Y 轴行程 | 3,200 mm | |||
| Z 轴行程 | 760 mm | |||
| 主轴鼻端至工作台面距离 | 200 ~ 960 mm | |||
| 双柱间距离 | 2,700 mm | |||
| 工作台 | ||||
| 工作台尺寸 ( X 方向 ) | 3,020 mm | 4,020 mm | 5,020 mm | 6,020 mm |
| 工作台尺寸 ( Y 方向 ) | 2,400 mm | |||
| 工作台载重量 | 12,000 kg | 15,000 kg | 18,000 kg | 20,000 kg |
| 主轴 | ||||
| 主轴马达 ( 连续 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主轴转速 | 6,000 rpm ; 8,000 / 10,000 rpm 直结式主轴 ( 选配 ) | |||
| 主轴内孔规格 | BT50 ( ISO50 ) / DIN69871-A ( 选配 ) | |||
| 主轴进给 | ||||
| 快速进给速率 X 轴 | 20,000 mm / min. | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. |
| 快速进给速率 Y 轴 | 15,000 mm / min. | |||
| 快速进给速率 Z 轴 | 15,000 mm / min. | |||
| 切削进给速率 | 1 ~ 10,000 mm / min. | 1 ~ 5,000 mm / min. | ||
| 刀库 | ||||
| 刀库容量 | 32 支刀 ( 60 / 90 / 120 选配 ) | |||
| 直径 / 邻刀空 | Ø 127 / Ø 215 mm | |||
| 长度 | 400 mm | |||
| 重量 | 20 kg | |||
| 精度 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全长 | |||
| 定位精度 ( VDI 3441 ) | P ≤ 0.025 mm / 全长 | P ≤ 0.030 mm / 全长 | P ≤ 0.040 mm / 全长 | P ≤ 0.050 mm / 全长 |
| 重现精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重现精度 ( VDI 3441 ) | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm |
| 一般规格 | ||||
| 电力需求 | 220 ± 10 % | |||
| 气压压力需求 | 5 ~ 8 ( 5 ) kg / cm² | |||
| 油压箱容量 ( 油压泵 ) | 120 liter ( 10 HP ) | |||
| 润滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 750 liter ( 1.5 HP ) | |||
| 机器净重 | 36,000 kg | 41,000 kg | 45,000 kg | 49,000 kg |
本公司保留因技术需求，随时更改内容及文字之权利。
