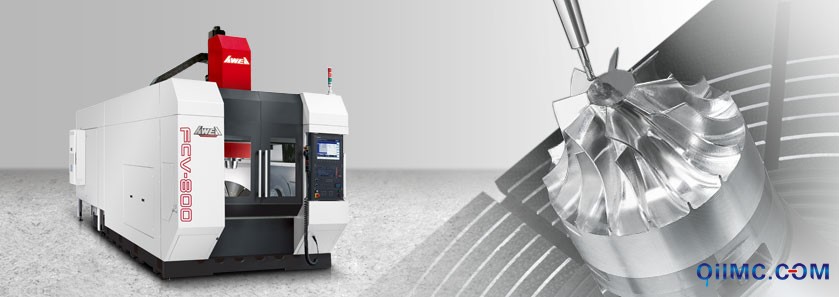

台湾亚崴五轴加工中心FCV-800

台湾亚崴机电天車式五軸加工機

憑藉於全球市場累積多年的銷售實績，歷經兩年時間精進研發，新一代亞崴 FCV-800 系列，機器性能與外觀美學同時全面提升，邀您一同體驗，即刻入主超高性能五軸加工機，不容錯過。

五軸機可採用較短之進行側壁加工	五軸機可進行側壁凹槽加工

三軸加工	五軸加工	三軸加工	五軸加工

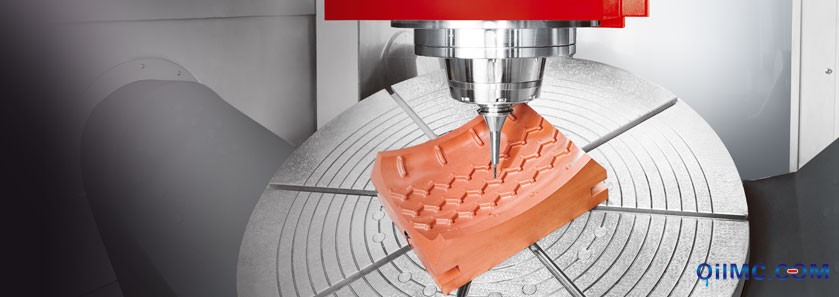

高剛性天車式結構搭配高性能 A、C 軸旋轉工作台，使得 FCV-800 系列可輕易完成銑削、鑽孔、攻牙、固定角度斜面加工、螺旋曲面加工、不規則自由曲面加工等各種困難的加工任務

高性能A、C 軸旋轉工作台，A 軸旋轉角度-120° ~ +30°，C 軸旋轉角度360°，工作台載重量 1,000 kg*1

內藏式主軸設計，馬達功率可傳遞輸出，節能環保且低噪音、高精度

X / Y / Z 三軸採用大馬力伺服馬達直結驅動，快速進給速率高達 48 m/min.

40T / 80T 刀臂式換刀機構，滿足各種加工需求

化外型鈑金設計，工件上下料可由天車搬運直接固定於工作台，作業更有效率

高剛性天車式結構與高品級核心元件，實現高效率、高精度的極致加工性能

X 軸採用亞崴雙伺服同動控制技術，大幅降低橫樑兩側之追隨誤差

U 型底座採用 FC300 等級米漢納鑄件一體鑄造成型，機械強度大幅超越同級機種之三片式結構設計

極小化主軸懸伸量設計，可避免頭部懸垂變形，確保切削剛性與穩定的精度

X / Y / Z 三軸採用重負荷滾柱型線性滑軌設計，兼具硬軌的重切削剛性與線軌的快速移動等特性

X / Y / Z 三軸採用 HEIDENHAIN QSY 絕對式伺服馬達驅動，可提供較快速的加減速運動同時具備強大的推力

A 軸

採用超規格伺服馬達驅動，扭矩輸出高達 12,600 N-m

煞車系統採用伺服馬達結合機構式剎車，性能穩定且可靠，即使加工期間電力中斷，工作台亦不會急速下墜，安全性大幅提升

C 軸

驅動系統採用 DD 直驅馬達，動力可完全傳遞，具備高速、高扭力、零背隙等優勢

軸承外徑相較前一代機種增加 35%，C 軸剛性大幅提升 70%

煞車系統採用特殊機構式剎車設計，煞車制動力更為充裕且靈敏

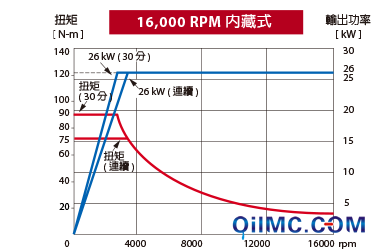

16,000 / 22,000 rpm高速內藏式主軸設計，馬達功率可傳遞輸出，低噪音、高精度，符合精密模具或零件之加工需求

主軸軸承採用高剛性P4級陶珠軸承，並以化跨距兩點支撐設計，可承受極大之力矩負荷，即使長時間加工條件下亦可維持超高精度

切削能力

	直徑 ( mm )	主軸轉速 ( rpm )	進給 ( mm )	切深 ( mm )	切寬 ( mm )	進給 / 刃 ( mm )	主軸負載 ( % )
快速鑽	Ø40	70	90	20	---	0.13	35
攻牙	M42*4.5	50	225	20	---	---	---
重切削	Ø 50	2,000	10,000	1	32	1	82

本公司保留因技術需求，隨時更改內容及文字之權利。

標準配備 40T ( 選配 80T ) 刀臂式換刀機構，交換毋須等待預備刀，大幅縮短換刀時間

標準捷徑選刀功能，換刀更快速，提升加工效率

全密閉刀庫門設計，可避免加工過程之切屑汙染換刀機構
