台湾亚崴高精密五轴加工中心FCV-620
|
超高性能五軸加工機
台湾亚崴机电FCV-620五轴加工中心，挾帶著先進的研發技術與高品質零件，亞崴 FCV 系列五軸加工機，具備高速、高精度、操作方便等特性。性價比凌駕其它同級機種，為晉升擁有五軸加工機的選擇
極致的五軸同動加工能力，工件經一次設定即可加工完成至產出，特別適合汽車、航太、生醫等高精密產業高性能 B / C 軸旋轉工作台，載重量 300 kg ( 0°~45° )，B 軸旋轉角度 -50°~ +110°依據不同之加工特性，提供 12,000 / 15,000 rpm 直結式主軸，或 16,000 / 20,000 rpm 內藏式高速主軸
雙開式活動門設計，提供充裕的上下料空間
化結構設計，縮小了機台佔地面積，提高廠房空間利用率
控制面板採 160° 迴轉式設計，確保人員操作之方便性
標準配備高效率 32 T 刀臂式換刀系統，另
高剛性結構
台湾亚崴机电FCV-620五轴加工中心，運用 FEA 有限元素分析以及高張力米漢納鑄件結構，讓一體成型之底座、立柱與床鞍達到化設計，機械強度足以負荷極重切削且保持長期超高精度，同時機台的高剛性結構亦能延長的使用壽命

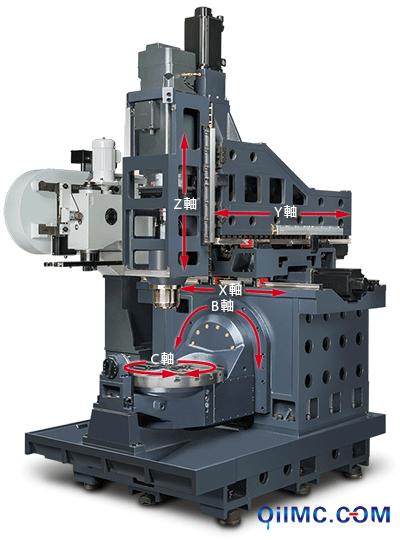

動柱式 C 型結構設計，提供的結構剛性同時減少機台佔地面積立柱採用一體式厚肋壁鑄件結構，並以大尺寸滑塊四點支撐 Y 軸鞍座，即使高速切削亦不會晃動所有軸向採用滾柱型線性滑軌，兼具硬軌的重切削剛性與線軌的快速移動、低磨耗等特性X / Y / Z 三軸皆採用絕對式 AC 伺服馬達直結驅動，可提供強大的推力及快速的加減速運動三軸快速進給速率 36 m/min
極短的主軸頭懸伸量
化的主軸懸伸量設計，確保主軸頭的結構剛性與加工精度
線性光學尺 ( 選配 )
X / Y / Z 三軸選配高解析度全閉迴路光學尺，確保極致的定位與重現精度

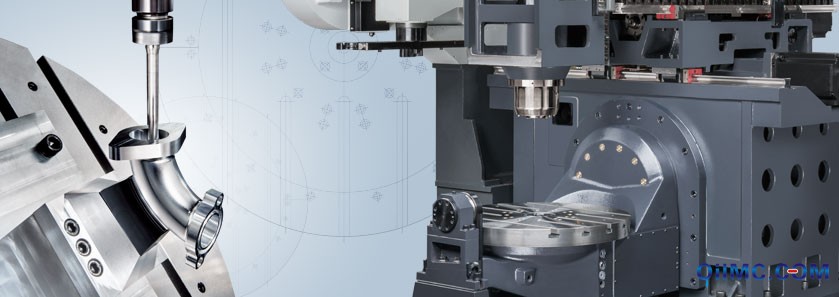

旋轉工作台
旋轉工作台以單邊驅動、雙邊支撐之先進設計，提供極佳的性能與精度

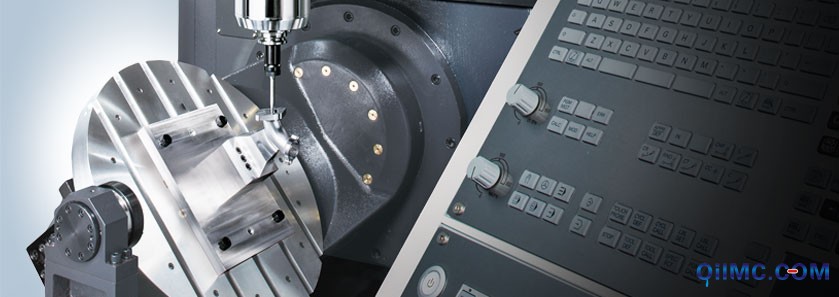

Top高性能旋轉工作台
旋轉工作台採球墨鑄鐵一體鑄造成型，延展性佳，抗震能力優異，確保極致的加工精度
工作台採可拆式內 / 外盤面設計，內盤面直徑 ?500 mm, 可依工件尺寸需求結合外盤面，盤面直徑增加為 ?650 mm
極致性能 B / C 軸蝸桿蝸輪結合伺服馬達驅動全圓周油壓剎車系統標準配備 HEIDENHAIN 旋轉光學尺工作台採高剛性尾座支撐結構，確保重負荷或不平衡力矩條件下之加工精度
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
